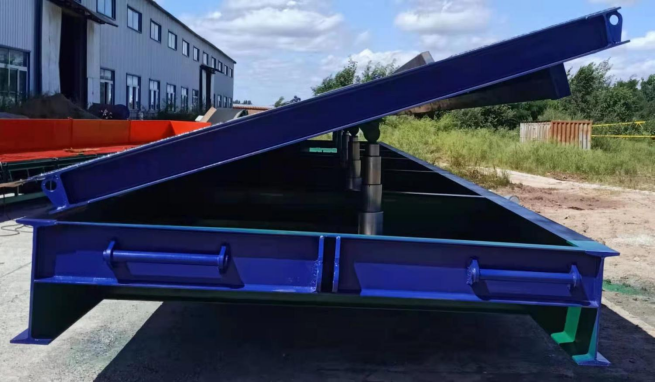

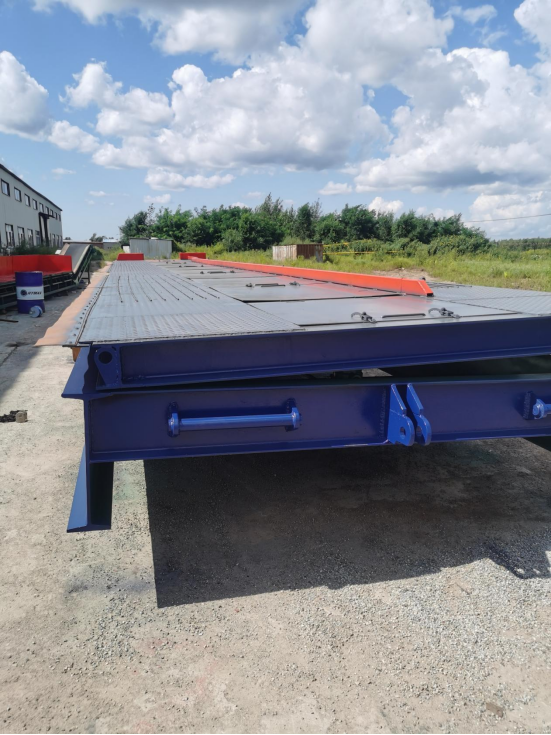

液壓翻板機側翻型

側翻式液壓翻板機作為一種汽車散料卸車裝置，廣泛用于糧食、化工、鋼鐵、糧油、飼料、煤炭、水泥等行業有散裝物料接受作業的單位和部門。翻板機為全液壓結構，油泵采用進口配置，故障率低，使用壽命長；

油缸密封件采用全進口配置，故障少，使用壽命長；所有液壓系統及部件在組裝前經過專用設備清洗和檢測。長期使用不堵塞、不漏油，運行穩定。遙控操作，操作簡單、可靠。

適用于13.5米、9.6米、6.8米等車型。

液壓翻板機技術參數：

額定起重量：150T

最大卸車角度：30度

卸車平臺尺寸：長*寬*高（17000*2800*568mm）

坡道角度 ：8度

額定電壓：AC380V

額定壓力：15MPa

額定功率：11KW

油缸舉升高度：800mm

輪直徑：200mm

行走轉彎角度：30度

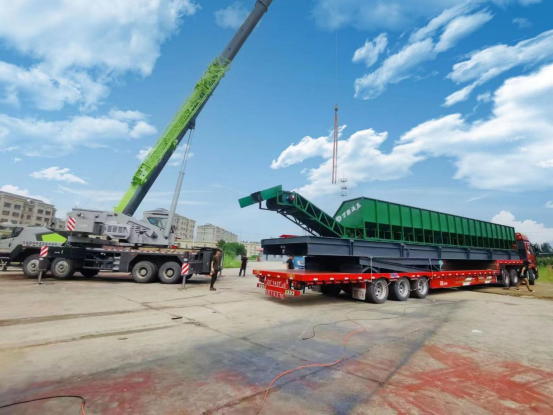

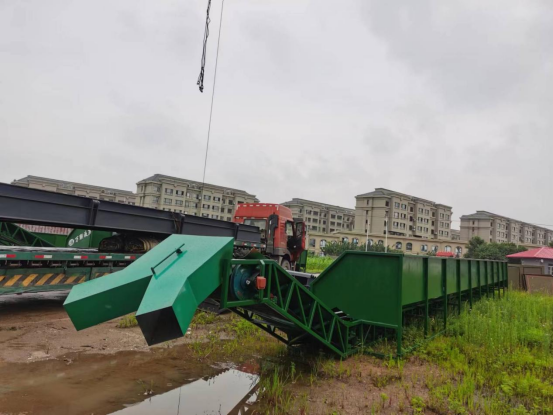

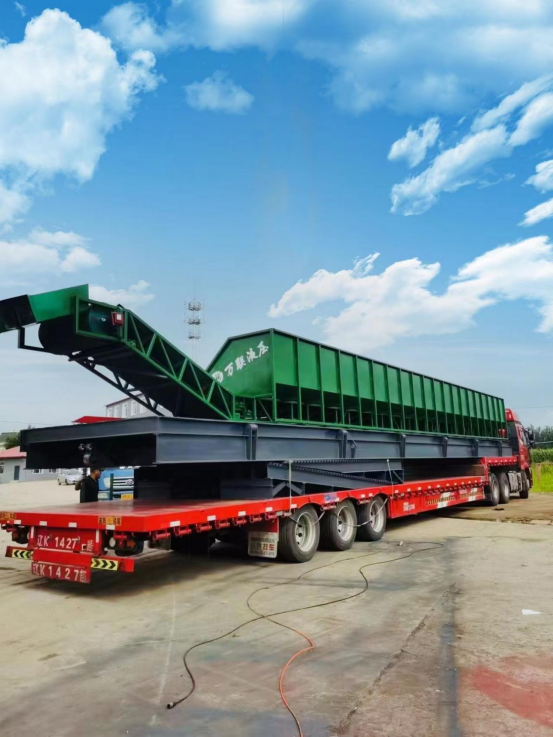

輸送機技術參數：

功率：15KW

長度19米，帶寬0.8米

料倉尺寸：長*寬*高（15000*1400*1600mm）

輸送量：260-300噸/小時爬梯

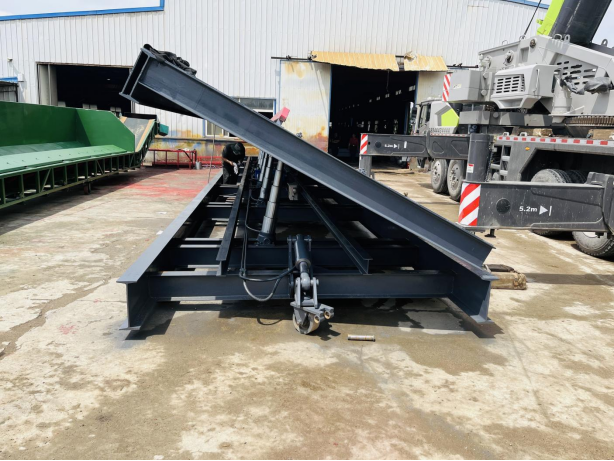

翻板機由翻轉平臺、底架、輸送機、液壓控制系統、電控系統等組成。

所用鋼材：工字鋼采用國標200、140、200B、220、320、360

角鋼采用國標50、63    .槽鋼采用200、80.   花紋板8mm.

平板10mm、8mm、4mm.   中板20mm.方管100*50*4  H鋼200*200。
